Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

China Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser fournisseur
Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser fournisseur Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser fournisseur Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser fournisseur Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser fournisseur

Großes Bild :  Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

Produktdetails:

Herkunftsort: China
Markenname: OLYMSPAN
Zertifizierung: CE,ASME
Modellnummer: FGZ

Zahlung und Versand AGB:

Min Bestellmenge: 1SET
Preis: USD20,000-200,000/Set
Verpackung Informationen: Akt
Lieferzeit: 90Tage
Versorgungsmaterial-Fähigkeit: 2Set/90days
Contact Now
Ausführliche Produkt-Beschreibung
Material: PED zugelassenes Material Garantie: 1 Jahr

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser





1. Kurze Einleitung

 In den letzten zehn Jahren haben wir die Entwicklung von neuen Materialien, mit ausgezeichneten mechanischen und körperlichen Eigenschaften gesehen. Der mechanische Widerstand, zusammen mit der Leichtigkeit von Verbundwerkstoffen, finden mehr und mehr Anwendungen. Wir nennen Verbundwerkstoff das Produkt erhalten von der Polymerisierung von Kohlenstofffasern und -harze, ausreichend vorbereitete und geformte Überschneidungsmäntel von Fasern und Harz auf Formen oder Kernen.

Der Autoklav ist eine Schlüsselausrüstung für die heiß-drückende Formung von Kohlenstofffasern und Harzmatrixzusammensetzungen (Polyimide, bismaleimide, Matrizen des Epoxidharzes und des thermoplastischen Harzes, etc.) tatsächlich die Qualität des Produktes wird innerhalb des Autoklavs erreicht, der eine Zunahme von mechanischen Eigenschaften bis zu 20-30% verglichen mit anderen Methoden der Polymerisierung erreicht, die nicht die äußere Druckregulierung des Produktes voraussehen.

Die Zuverlässigkeit und die Präzision der Zyklen, die mit SINOMAC-Autoklav erhalten werden, erreichen dürfen und Standards der hohen Qualität des Produktes halten können, das auf den High-Techen Gebieten wie Luftfahrt weit verbreitet ist, Automobil, der Elektronik, der Waffe, des Verkehrs, der Sportausrüstungen und des neuen Typs von Energie, etc.

2. Grundlegende Daten

2-1. Modell und Größe des zusammengesetzten Autoklavs

Ø-Autoklavmodell:   SN-CGF1660

Ø-Flankendurchmesser:  1600mm

Nutzlänge Ø:      6000mm

Definition:  * Flankendurchmesser ist der durchführbare Durchmesser des Autoklavs.

            * Nutzlänge ist zu zeigen, um die tatsächliche Länge des Verbundwerkstoffs zu tun.

2-2. Produktions-Leistung

Ø-Produktgröße:         max.1450mmx6000mm

2-3. Electric Power

Ø-Betriebsspannung:          nach Ansicht des Kunden

Ø-Steuermacht:                nach Ansicht des Kunden

Ø-Gesamtleistung:                    nach Ansicht des Kunden

2-4. Wasser- und Luftzufuhr:

Kühlwasserverbrauch Ø:       ~20 m3/h

Kühlwasserdruck Ø:           Stange min.3 | Stange des Maximums 6

Ø-Steuerluft der Regeleinrichtung:    5 | 7bar

Quelle Ø Max. Nitrogen für Autoklav:      Stange 12

3. Allgemeine Eigenschaft und Arbeitsprozeß des Autoklavs

3-1. Allgemeine Eigenschaft

OLYMSPAN-Autoklav ist ein Siegeldruckbehälter, der durch einen Zwangskonvektionsheizkörper erhitzt werden kann, in dem Temperatur, Druck und Vakuum effektiv gesteuert werden können. Mittels eines modernen Entwurfs aus einer Zwangskonvektionsspaß- und -bewegungseinheit bestehend, kann Ertragheizkraftsystem justiert werden 0-100%, proportionale Steuerung der Druckregulierungs-, Abkühlen und Auspuffkomponenten. Es kann eine einheitliche Temperatur und einen Druck entsprechend der Prozesskurve erhalten. Temperatur ist überprüfen erhitzen, halten und abkühlendes In Phasen einteilung. Die Heizung/die abkühlenden Steigungen können vom Betreiber eingestellt werden. Druck wird in der Druckregulierung justiert und hält, Freigabephase.

3-2. Arbeitsprozeß

Der ganze Arbeitsprozeß von OLYMSPAN-Autoklav hat 17 (oder mehr) Segmente. In jedem Segment kann der Wert der Temperatur-, Druck-, Vakuum- und Segmentzeit durch IHN und PC eingestellt werden und überwacht werden, und der Operationsprozeß wird durch unsere ausschließlich entwickelte Software verwirklicht, die auf PLC-Kontrollsystem basiert, um die volle Selbsttätigkeit sicherzustellen. OLYMSPAN-Autoklav ist für die Herstellung von verschiedenen Verbundwerkstoffen passend, und er kann der perfekten Produktqualität auch garantieren.





Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser



Rezepte zum Beispiel:



Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser



 Vacu1: minimaler Vakuumdruck Vac2: maximaler Vakuumdruck

Press.1: Vordruck Press.2: Enddruck

Temp1: Temperatur des ersten Segments Temp2: Temperatur des zweiten Segments

Temp3: Temperatur des dritten Segments Temp4: Temperatur von weiter segmentieren

Temp5: Temperatur des Abkühlens und der Freigabe

T1: Halten von Zeit ersten Segment T2: Halten von Zeit des zweiten Segments

T3: Halten von Zeit des dritten Segments T4: Zeit von weiter halten, segmentieren Sie



(1) setzte den freien Raum von Verbundwerkstoffen und von Formen in den Vakuumbeutel und setzte dann sich in den Autoklav zusammen beginnen schließlich zu Staub saugen und gelangte das Vakuum an den Satzball: Vacu1

(2) fangen an, Temperaturanstieg zum Satzball zu erhitzen: Temp1 gleichzeitig Druckregulierung, der Druckanstieg zum Satzball: Press.1 und dann beginnen die erste haltene Phase, die haltene Zeit ist das Satzball T1.

(3) schloss die erste haltene Phase, fortfahren, der Temperaturanstieg zum Satzball zu erhitzen ab: Temp2, Vakuum zu Vacu2 oder Atmosphärendruck und fingen dann an, zu beginnen die zweite haltene Phase, die haltene Zeit ist das Satzball T2.

(4) schloss die zweite haltene Phase, Druckregulierung, der Druckanstieg zum Satzball ab: Press.2.

(5) fahren fort, Temperaturanstieg zum Satzball zu erhitzen: Temp3, fing an, zu beginnen die dritte haltene Phase, die haltene Zeit ist das Satzball T3.

(6) schloss die dritte haltene Phase, fortfahren, der Temperaturanstieg zum Satzball zu erhitzen ab: Temp4, fing an, zu beginnen die weiter haltene Phase, die haltene Zeit ist der Satzball T4.

(7) schloss die weiter haltene Phase, anfing, das abkühlende Stadium zu beginnen ab, bis die Temperatur auf Satzball abfiel: Temp5.

(8) bringen Freigabe zur Sprache

3-3. Rezept-Vorschau

Sie können unterschiedliches Rezept speichern und wählen.

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

3-4. Kontrollsystem-Struktur

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

3-5. Operationsspezifikationen

3-5-1 Druck

Ø-Druckregulierungs-Medium: Stickstoff

Maximaler Funktionsdruck Ø:: 1.5Mpa (15bar)

Maximaler Prüfdruck Ø: 1.6Mpa (16bar)

Ø-Druckregulierungsrate: durchschnittliche Rate 0-0.6bar/min von 0 Stange zum max. Funktionsdruck.

Ø-Druckreduzierungsrate: durchschnittliche Rate 0-0.6bar/min vom max. Funktionsdruck zu 0 Stange.

3-5-2 Temperatur

Maximale Betriebstemperatur Ø: 250℃

Maximale Auslegungstemperatur Ø des Schiffes: 260℃

Ø-Heizquote: 0-3°C/min basierte im Durchschnitt Lufttemperatur von umgebendem zu 250°C und Autoklav mit Stahl PCM 800Kgs und 1500kgs.

Abkühlende Rate Ø: 0-3°C/min basierte im Durchschnitt Lufttemperatur von 250°C zu 50°C und Autoklav mit Stahl PCM 800Kgs und 1500kgs.

3-5-3 Vakuum

Ø-Grenzvakuum: ≤-0.098Mpa

Ø-maximales Arbeitsvakuum: - 0.08Mpa

4. Ausrüstungs-Details

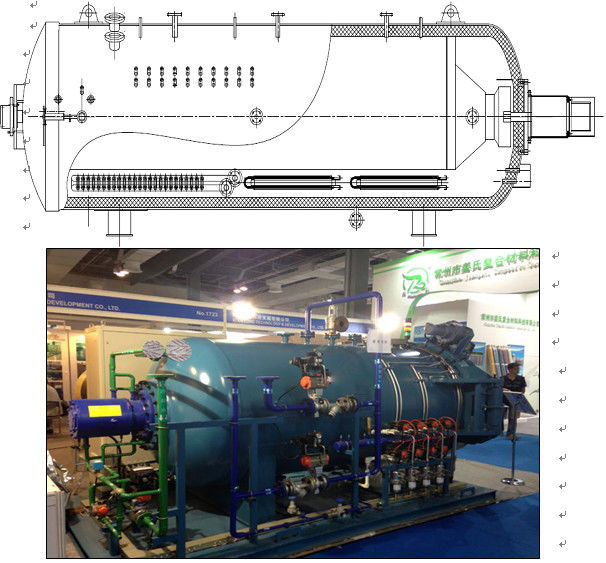

4-1. Allgemeine Struktur





Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

4-2. Druckbehälter

Druckbehälter mit Schnellöffnung Tür, bestätigt zum chinesischen Druckbehälter-Code. Das Zertifikat ist GB150-2011

4-3. Schnelle schließend Türen

Ø das ganze System besteht aus vier Teilen: ein Paar des Gangs flanschen, gefahrene Geräte, Siegelring und Schutzsystem der hohen Temperatur.

Hydraulischer bearbeiteter Türeinstieg Ø, schließend und schließt zu. Er wird durch PLC-System gesteuert.

Ø der Siegelring wird vom Silikongummi, Widerstand der hohen Temperatur gemacht.

Ø kann es das Handbuch sein, das auch durch die Schalter auf dem elektrischen Kabinett nahe der Tür gesteuert wird.

Ø-Türart: Öffnende linke Seite. (die Tür gegenüberstellend

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

4-4. Isolierungs-System

Ø-Isolierung: interne Isolierung

Ø-Isoliermaterial: keramische Faser

Internes Blech Ø: Edelstahl, 1,0 Millimeter

Ø-Isolierungsstärke: 100 Millimeter

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

4-5. Bodenunterstützungen und -schienen

Ø-Bahnverladung: 4000kg, erhöhtes Laden kann beliebig angeboten werden.

Ø-Schienenart:: gleiches Winkeleisen

Ø-Bodenbelastung:: 400kg, erhöhtes Laden kann beliebig angeboten werden.

Ø-Form von Bodenunterstützungen: riffled Platte (4mm)

4-6. Heizsystem

Ø Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faserdas Heizsystem besteht drei Heizzonen und aus den Heizelementen, die in der Unterseite des Schiffes für einfache Wartung gelegen sind.

Elektrische Heizung Ø, inconel Röhrenheizungen

Mehrfache Banken Ø gesteuert über Thyristor Störungsbesuch.

Proportionale Steuerung Ø, 0-100% ausgegeben.

Ø der Heizungsprozeß wird durch Temperaturbegrenzer gesteuert, ist der Modus PID-Steuerung, und er wird durch PLC-System organisiert.





4-7. Druckkomponenten

Ø-Einlass und Auslassventil, proportional Kontroll-, elektropneumatisches justierbares Kugelventil.

Manuelles Auslassventil Ø, 3-teiliges Kugelventil.

Ø-Schalldämpfer (Schalldämpfer) macht die Geräusche weniger als 70DB. 1 PC

Ø-Druckmessgerät: 1

Genauigkeit: +/- 50mbar (0.005Mpa)

Ø-Manometer: 1

Ø-Druckregelungstoleranz: ±0.1bar

4-8. Kühlsystem (Wärmeaustauscher)

Ø der Wärmetauscher ist in der Unterseite des Autoklavs für einfache Wartung.

Wärmetauscher Ø aus rostfreiem Stahl, alle internen nassgemachten Teile aus rostfreiem Stahl. Mehrreihiger gerippter Schläuche.

Ø, das proportional Ventil zur abkühlenden Hauptsteuerung abkühlt.

Ø-Luft-Spray und Nebel wässern Ventile zu Vorkühlungssteuerung.

4-9. Zwangskonvektionssystem (Luftzirkulations-System)

Heißluftkanal Ø

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser Zusammengesetzter Autoklav OLYMSPAN ist zu den herkömmlichen Autoklaven unterschiedlich. Er erfordert keinen Radialluftkanal und verwendet stattdessen den Boden als das Vorwärtsluftliefersystem. Dieses verringern einzigartige Ausrüstungsbeschreibungen die Kosten für Kunden, und machen die Temperatur einheitlicher.

Ø der Bewegungsfan für Zirkulation

Der Motor wird an den Körper des Autoklavs, es fährt den Fan direkt weggelaufen.







Ø-Hauptparameter des verteilenden Bewegungsfans

Energie: 30KW, Frequenzumsetzungssteuerung

Verbindungsformat: direkt-angeschlossen,

Bewertet drehen Sie Geschwindigkeit: 960r/min (400V/50HZ),

Flügelrad: Kreiselpumpe 6#,

Winddruck: 1100Pa,

Strömungsgeschwindigkeit: 14400M3/h.

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

Ø-Wellendichtung und -c$abkühlen

Völlig spezieller Siegelmotor, Lager mit SKF-Hochtemperatur-Reihen. Die Struktur ist zur Wartung einfach. Arbeitsgebrauch von Wasserkühlung, der WellenWasserkühlung mit unterschiedlicher Wasserpumpe und Strömungsschalter gepasst zu werden, um Wasserstrom und automatisch/Halt zu alarmieren zu überwachen der Zyklus, wenn es nicht genügend Wasserstrom gibt.



4-10. Temperaturüberwachungskomponenten

Ø-Temperaturüberwachungstoleranz: ±2°C

Ø-Lufttemperaturthermoelemente: 1pc, geregelt

Art-k, einschließlich PC-Monitorsteuerung, Datenerwerb

Ø-Hallo-Grenzesicherheitsthermoelement: 1pc, geregelt

 Art-k, einschließlich PC-Monitorsteuerung

Ø-Teilthermoelement: 20pcs, kann beweglich sein

Art-k, einschließlich PC-Überwachung, Datenerwerb und Steuerung.



4-11. Vakuum-Anlage

4-11-1 Vakuumquellhäfen: Summe 10pcs

4-11-2 schließt jeder Quellhafen ein:

Ø- ½“ Innengewinderohrverbindung

Externes manuelles blockierendes Ventil Ø, 3-teiliges Kugelventil, aus rostfreiem Stahl

Ausgewähltes Ventil Ø PC-gesteuertes Vakuum, 3-teiliges Kugelventil, aus rostfreiem Stahl.

PC-gesteuerte Entlüftungentlüftung Ø ausgewähltes Ventil, 3-teiliges Kugelventil, aus rostfreiem Stahl.

Schläuche Ø aus rostfreiem Stahl, ¼“

4-11-3 Vakuumwandlerhäfen: Summe 10pcs

4-11-4 schließt jeder Vakuumwandlerhafen ein:

Ø-½“ Innengewinderohrverbindung

Externes manuelles blockierendes Ventil Ø, 3-teiliges Kugelventil, aus rostfreiem Stahl

Schläuche Ø aus rostfreiem Stahl, ½“

4-11-5 Vakuumwandler: Summe 11pcs

Ø-Prüfdruck: 15Bar

Ø-Strecke: - 760mm Hektogramm zu Stange 15

Ø-Genauigkeit: +/- 15.6mm Hektogramm

4-11-6 Vakuumfilter: Summe 11pcs

Für die Zusammensetzung, die Anwendungen mit hohem flüchtigem Inhalt kuriert (IE. Hochtemperatur-polyimides), der Vakuumfilter sind- viel effektivere kondensierende flüchtige Stoffe und Lösungsmittel während der Hochtemperatur, die Operationen kuriert.

4-11-7 jede einzeln gesteuerte Vakuumquelle, kann es erfolgtes Vakuum und Entlüftung sein. Und jedes ist abgestellt im Falle des Vakuumbeutelabbruchs einzelnes.

4-11-8 Trennung des Staubsaugens und des Messens.

4-11-9 automatische Vakuumdichtheitsprüfung vor Anfang ein Kreis.

4-12. Blitz-System

Blitz während des Autoklavarbeitsbereichs, ist es 400 Lux.

4-13 Kontrollsystem

Ø, welches das Kontrollsystem entwickelt wird, basierte auf der Forschung und Entwicklung in Richtung zum Verbundwerkstofffeld, und es besteht einen PLC für die automatische Leitung des Prozesses und eines PC für die Überwachung des Systems. Die Operation des ganzen Systems basiert auf dem Exklusives entwickelten Software Paket-TPC (thermische Nachbearbeitung).

Geschützter Eintrittszugang Ø kann Passwort, Betreiber in das System aufzeichnen, indem er auf die Sicherheits-LOGON-Form mit einem Namen und einem Passwort zugreift.

Volle Selbsttätigkeit Ø einschließlich Heizungs-, Drücken, Vakuum-, Entlüftungs-, Abkühlen und Auspuffaktionen. Die Überwachung und die Anzeige lassen Statusangaben, Dateneinsparungsinformationen, Integritätsprüfinformation und Laufaufhebungskontrollen, wie Änderungssegment, Ausweichmanöver, etc. laufen.

Handbetriebschirm Ø erlaubt Betreiber nehmen manuelles Steuertemperatur, -druck, -vakuum, -fan, und -ventile, wie gewährt.

Ø entsprechend der unterschiedlichen arbeitenden Prozessanforderung, kann er Segmentzeit, Steuerung TC, Temperaturwert, Temperaturrate, Vakuumwert, Druckwert, Druckrate, etc. einstellen, bevor er kuriert, und er kann den Parameter auf Echtbetrieb auch ändern.

Ø, das es wählen kann und das unterschiedliche kurierende Rezept zu speichern, zeigen Sie eine Realzeit- und historische Tendenz des Drucks, des Vakuums und der Temperatur an; Lagerung alle Verarbeitungsdaten und seine Rekordfunktion ohne Papier kann Bericht der Arbeitskurve und der Prozessparameter verwirklichen.

Ø kann sie alle Aktionen von Geräten und von Sicherheitssysteminformationen, wie Sicherheitsverriegelung ununterbrochen überwachen, die Tür, die, die Tür geschlossen wird, die und so weiter zugeschlossen wird.

Ø hat sie hörbares und Sichtwarnungssystem und Diagnostik- und Störungsfindenschirm, einschließlich Übertemperatur- und Überdruckwarnung und verschiedene Sicherheitsschutzfunktionen, wie Vakuumdurchsickern, über Heilungszyklusabweichungen, Teilausfall, etc.

Ø-Heizungssteuerung erlaubt Betreiber, vom Produkt zu steuern, oder zu lüften oder minimale T-/Clesung, das TPC hat Steuerung TC, Betreiber kann Luft TC, hoher TC oder niedrigen TC wählen.

Ø-Kunde kann Register, LOGON und das Schreiben in der Produktinformation laufen lassen und verwirklicht Intranet oder Fernbedienung.

Ø kann sie Datenausgabe, das Drucken verwirklichen und Anforderungen analysieren, Produktqualität zu verbessern.

Ø UPS (unterbrechungsfreie Stromversorgung), Energie: 1000VA

4-14. Sicherheitssysteme:

Mechanische und elektrische Verriegelungen Ø für Türschließung, geschlossenen und zugeschlossenen Beweis der Tür der Position, der Autoklav können nicht geöffnet sein wenn Druck im Autoklav höher als 0,2 Stange.

Ø ist es Selbst-warnung, wenn es Übertemperatur oder Überdruck gegenüberstellt; Selbsttropfen die Temperatur wenn über Temperatur und Selbst-freigabe wenn über Druck.

Ø hat er Notventil für Druckfreigabe.

Ø-Drucküberdruckventil, bestätigt zum CER

Niedriger Zuluftdruckalarm Ø, Niederdruckwarnschalter und Niederdruckentlastung…

Ø-Zirkulationsventilatormotor löste Anzeichen aus.

Audio-visuelle Warnung Ø, wenn das Türeinstiegschließen in Kraft ist.

Der Ø-Notausdruckknopf, zum des Heilungszyklus abzubrechen alle Druckregelventile, Druckreduzierungsregelventile, Hauptleitungsabkühlen fällt zum Safe aus.

4-15. Farbe

OLYMSPAN-Autoklav wird vorbereitet und „dunkelblaue“ Farbe des Hochglanzes malte. Kunde forderte Farbe kann beliebig zitiert werden.

5. Technische hauptsächlichdaten des zusammengesetzten Autoklavs

MODEL#SN-CGF1540 ZUSAMMENGESETZTER AUTOCLAVE-TECHNICAL PARAMETER

Nein.

Beschreibung

Einheit

Spezifikationen und Parameter

1

Effektiver Arbeitsdurchmesser

Millimeter

1600mm

2

Effektive Nutzlänge

Millimeter

6000mm

3

Autoklav-Bahn-Abstand

Millimeter

850

4

Bahnhöhe (vom Boden, zum der Fläche aufzuspüren)

Millimeter

680

5

Spitzenhöhe (von der Laufkatze zur Spitze des Autoklavs)

Millimeter

1140

5

Prüfdruck

Mpa

1,6

6

Max. Funktions-Druck

Mpa

1,5

7

Max. Pressurization Rate (Durchschnitt)

Stange/Minute

0,6

8

Max. Depressurization Rate (Durchschnitt)

Stange/Minute

0,6

9

Sicherheitsventilauspuff

Mpa

1,55

10

Auslegungstemperatur

260

11

Max. Betriebstemperatur

250

12

Max. Heizquote (Luftdurchschnitt)

℃/min

3

13

Max. abkühlende Rate (Luftdurchschnitt)

℃/min

3

14

Wärmebelastung während des Tests

Kilogramm

Stahl PCM 800kgs und 1500kgs

15

Temperatureinheitlichkeit an der ausgeglichenen Lage

±2

16

Temperatur des externen Oberteils bei der max. Temperatur

<60>

17

Schneller Öffnung Tür-Modus

----

hydraulisch

18

Funktions-Medium

----

Druckluft

19

Heizungs-Modus

----

Elektrisch (Convection+Radiation)

20

Heizung

----

inconel Röhrenheizungen

21

Heizkraft

Kilowatt

126

22

Quantität des verkehrenden Ventilatormotors

Satz

1

23

Energie des verkehrenden Ventilatormotors

Kilowatt

18,5

24

Thermoelementart

----

Schreiben Sie K

25

Lufttemperatur-Thermoelemente

Stück

2

26

Teil-Temperatur-Thermoelemente

Stück

40

27

Quantität des Druckmessgeräts

Stück

1

28

Vakuumlinien

Stück

10

29

Quantität der Vakuumsonde

Stück

11

30

PLC-kontrollierte Ventile auf jeder Vakuumlinie

---

Vakuum und Entlüftung

31

Min. Vakuumdruck

Mpa

-0,08

33

Standardsteuermodus

---

PLC+PC

34

Steuer-Software

---

 Thermische Nachbearbeitung (TPC)

35

Isolierungs-Art

---

Intern

36

Isoliermaterial

---

Keramische Faser

37

Isolierungs-Stärke

Millimeter

100

38

Isolierungs-Blech

---

Edelstahl

39

Arbeitsbereichtemperatur

Minute. — 20℃, maximales +45℃

40

Arbeitsbereichfeuchtigkeit

---

<60>

41

Stromversorgung

---

480VAC, 3P+PE, 50/60Hz

42

Gewicht

Kilogramm

11000

6. Das TPC-Kontrollsystem (thermische prozesskontrollierte)

6-1 kurze Einleitung von TPC

Die Autoklavkomponenten und -sensoren werden durch das TPC-Kontrollsystem überwacht und gesteuert. TPC ist die Windows XP-/Gewinn7 Version der computergesteuerten Software OLYMSPANS Steuer.

6-2 ist überlegene Steuerung Ihr Schlüssel zur Leistung

Die meisten stimmen darin überein, dass in der Welt von den herstellenden Zusammensetzungen, das Kontrollsystem eine Schlüsselkomponente zum Zusichern von von von Autoklavleistung, -brauchbarkeit und -zuverlässigkeit ist. Sogar wird der beste Autoklav durch ein schlechtes Ausführungskontrollsystem verkrüppelt, besonders wenn man große Volumen Zusammensetzungen verarbeitet. Deswegen hat Tatsache, OLYMSPAN einen großen Teil unserer R&D-Bemühungen auf unsere Steuer-Software und die Eigenschaften/die Fähigkeiten gerichtet, die die Verarbeitung von Leistung, von Zuverlässigkeit und von schlanker Produktion in den Autoklaven verbessern können.



6-3 Beispiel-Bildschirmabbilds

Die folgenden Bildschirmabbilds werden für eine typische zusammengesetzte Autoklavdurchführung OLYMSPAN zur Verfügung gestellt.

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser

  Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser
7,1 Luftspeicherbehälter für Stickstoff7. Behilfliche Ausrüstungen für Autoklav

7.1.1 Max. Funktionsdruck 1.5Mpa

Ø-Installationsmodus: Vertikal

Ø-Kapazität: 35M3

Maximaler Druck Ø: 1,5 Mpa

Ø für den Autoklavbetriebsdruck: 0.7Mpa

Ø-Umwelt-Operationstemperatur: -10℃ — 50℃

Herstellungsstandard Ø: GB150-2011, chinesischer Druckbehälter

7.1.2 Max. Funktionsdruck 3,0 Mpa

Ø-Installationsmodus: Vertikal

Ø-Kapazität: 8M3

Maximaler Druck Ø: 3,0 Mpa

Ø für den Autoklavbetriebsdruck: 1,1 Mpa

Ø-Umwelt-Operationstemperatur: -10℃ — 50℃

Herstellungsstandard Ø: GB150-2011, chinesischer Druckbehälter

7,2 System der Wasservorbereitung

7.2.1 Wasserpumpe

Ø-Kapazität: 8t/h

Ø-Kopf: 30M

Ø-Energie: 3phase, 380V, 1,5 KILOWATT

Ø-Material: SUS304

7.2.2 Multimediafilter

Ø-Kapazität: 5t/h

Ø-Maß: Φ1000×1800mm

Ø-Material: Glasfaser verstärkter Plastik

Ø-Quantität: 1pc

Ø-Zusatz: Rohre und Ventile

7.2.3 Aktivkohlefilter

Ø-Kapazität: 5t/h

Ø-Maß: Φ1000×1800mm

Ø-Material: Glasfaser verstärkter Plastik

Ø-Quantität: 1pc

Ø-Zusatz: Rohre und Ventile

7.2.4 Erweichender Filter

Ø-Kapazität: 5t/h

Ø-Maß: Φ1000×1800mm

Ø-Material: Glasfaser verstärkter Plastik

Ø-Quantität: 1pc

Ø-Zusatz: Rohre und Ventile

7.2.5 Sensoren, Rohre, Ventile und Instrumente

7,3 Verteilendes Wasserkühlungssystem

Dieser Abschnitt umfaßt Wasserpumpe, Kühlturm, Wasserbehälter, Filter, Ventile und Rohre.

Ø-Art: Öffnen Sie Zyklus

Ø-Quantität: 1 Satz

Ø Strömungsgeschwindigkeit der Pumpe: 10t/h

Ø-Kopf der Pumpe: 30m

Ø Strömungsgeschwindigkeit des Kühlturms: 15t/h

Ø-Wasserbehältervolumen: 5cbm

7,4 Plattformgerät, Laufkatze und Installationsmaterial

7.4.1 Plattformgerät wird für die Ladenlaufkatze benutzt, es kann beweglich sein.

7.4.2 Laufkatze wird für Teilladen benutzt und Transport, die Länge ist 4 M.-Material ist Kohlenstoffstahl mit 10 Vakuumverbindungen, Verbindungen 10measuring (Vakuum), 20 Verbindungen für Thermoelemente

7.4.3 Ventile, Rohre, Flansch, Dichtung und alles Material für Installation des Autoklavs.

8, Konfigurationen des zusammengesetzten Autoklavs

Ø-PC: Dell

Ø PLC: Siemens

Elektrische hauptsächlichkomponente Ø: Schneider

Ø Shell: GB150-2011, OLYMSPAN, CHINA

Ø-Heizung: Elektrisches Heizung inconel Röhrenheizungen.

Ø-Isoliermaterial: Keramische Faser

Ø schützen Rüstung:  Edelstahl

Ø-Wärmeaustauscher: 304 aus rostfreiem Stahl, XUELANG, China

Ø STÖRUNGSBESUCH: SHIMADEN, China

Elektropneumatisches justierbares Kugelventil Ø: YAMATAKE, Japan

Prüfer Ø PID: Omron, Japan

Begrenzungsschalter Ø: Omron, Japan

Spezieller Motor Ø: OLYMSPAN, China

Ø-Thermoelement: OMEGA

Ø-Druckmessgerät: KUNLUN, CHINA

Ø-Vakuumpumpe: RUFUS.

9. Verpacken

9-1. Die Ausrüstung wird richtig verpackt,/eingewickelt in Betracht des Langstreckenozean- und Landtransportes und der unachtsamen Behandlung, die möglicherweise in Abwesenheit von beiden Parteien geschehen.

9-2. Richtiger Schutz vor Feuchtigkeit, Rost, Form, Kratzern, dem Rütteln, usw., wird genommen, damit die Waren im Installationsstandort in gutem Zustand ankommen können.

9-3. Die Verschiffenkennzeichen und -warnung, die unterzeichnet werden, werden offenbar und ausführliche Ladeliste gemalt (in

Englisch) wird solid, zur Außenseite der Verpackung befestigt.

10. Lieferung, Installation und Qualitäts-Garantie

10-1. Lieferung

Die Lieferfrist ist 80 Tage, nachdem sie Anzahlung empfangen hat; aber schließt nicht Verschiffenzeit ein!

10-2. Installation

10-2-1 nimmt die Installation und die Beauftragung 1 Person x 20 Tage (Maximum) unter der Unterstützung des Käufers. Produktionstraining wird während des gleichen Zeitraums durchgeführt.

10-2-2 sollten die internationalen Reisekosten, einschließlich Rundreiseflugtickets, Versicherung, Einstieg und Mahlzeiten des Service-Teams des Verkäufers zum Käufer berechnet werden.

10-3. Qualitäts-Garantie

Der Verkäufer stellt 14 Monate Qualitätsgarantie zur Verfügung, während deren der Verkäufer für alle Geräteausfälle wegen der untergeordneten Qualität, des unsachgemäßen Entwurfs oder der Dienstleistungen verantwortlich ist.





11. Werkstatt-Ansicht




  Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser











































































12 .PAYMENT-AUSDRUCK

Der Auftragswert wird vom Käufer zum Verkäufer in der folgenden Weise gezahlt:

1.  30% von Gesamtwert wird durch T/T als Anzahlung gezahlt.

2.  65% auf Unterordnung von Zustimmungszeichnungen von T/T ODER von LC.

3. 5% nach Kundenwechsel oder 60 Tage nach Lieferungsmaximum

Abwechselnde Ausdrücke werden betrachtet möglicherweise, obwohl Änderung möglicherweise von Ausdrücken Gesamtpreis des Systems beeinflußt.

13. Halten Sie Ausdrücke instand

13,1 Halten Sie vor Verkauf instand:

Stellen Sie relative technische Daten für den Kunden zur Verfügung, der Ausrüstungen wählt. Entwerfen Sie Grundriss, grundlegende allgemeine Zeichnung und Zitat.

13,2 Halten Sie im Verkauf instand:

Nach der Vertragsfunktion führen wir jedes Einzelteil durch und halten relevante Standards strickly in jedem Herstellungsverfahren. Bleiben Sie mit Kunden in Kontakt und überprüfen Sie, ob Handwerk, Qualität und Technologie die Bedingungen erfüllen konnten.

13,3 Halten Sie nach Verkauf instand:

Helfen Sie Kunden für Installation und Training am Standort. Instandhaltung für ein Jahr. Kunde sollte für die Rundreiseflugkarte und -anpassung zahlen.





14. Mehr Bedingungen werden im abschließenden Vertrag erklärt.



Das gesamte OLYMSPAN-Team dankt Ihnen, damit die Gelegenheit dieses Zitat einreicht. Jedes Teammitglied schätzt die Gelegenheit, mit Ihnen zu arbeiten und schaut vorwärts zur Gelegenheit, Ihre Erwartungen zu übersteigen. Sollte alle mögliche Fragen, Anforderungen haben, oder Ideen, bitte zögern nicht, mit das unterzeichnete in Verbindung zu treten.

Mit freundlichen Grüßen,

ALEX

WÄRME-AUSRÜSTUNG CO., LTD. CHANGZHOUS OLYMSPAN.

Großes industrielles CER zusammengesetztes Autoklav φ 1.6MX6M für Kohlenstoff-Faser





















Kontaktdaten
Jiangsu olymspan thermal energy equipment co.,ltd

Ansprechpartner: alex

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)
